Forja de trens d'aterratge d'avions

Els trens d'aterratge forjats d'aeronaus prenen les càrregues d'aterratge que porten els avions a terra ferma - els membres estructurals que absorbeixen l'impacte de l'aterratge i donen suport a l'avió a terra. Aquestes es troben entre les forjades més exigents de l'aeronàutica: càrregues elevades, requisits elevats de fatiga, tolerància zero a la fallada. 4330 i l'acer d'aliatge 4340 són els materials primaris per al tren d'aterratge - l'alta resistència i tenacitat d'aquests aliatges maneja les càrregues d'impacte i la càrrega cíclica que experimenta el tren d'aterratge. 7075-}T6{10}}2{10}}2{10}} membres estructurals més lleugers on l'avantatge de pes de l'alumini és important. Les forjades es produeixen segons els requisits del sistema de qualitat AS9100 amb un tractament tèrmic acreditat per NADCAP. Cada lot de calor es documenta amb informes de prova de material. Els forjats acabats s'inspeccionen mitjançant mètodes ultrasònics.

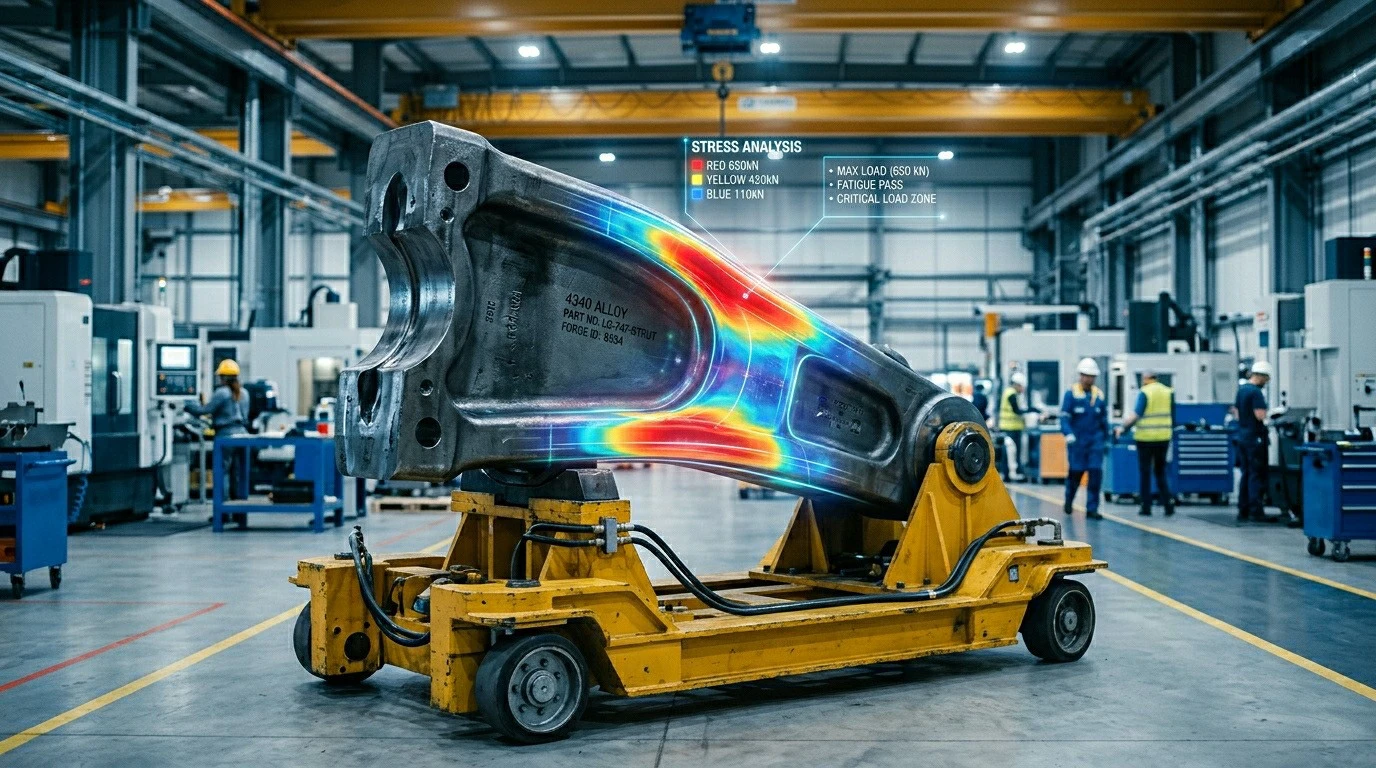

Un puntal del tren d'aterratge d'un avió{0}}ample pot veure càrregues d'impacte de milions de lliures durant l'aterratge. La forja no només ha de suportar aquestes càrregues sense deformació permanent, sinó que també ha de sobreviure a la fatiga de centenars de milers d'aterratges durant la seva vida útil. És per això que el material, el procés de forja i els requisits d'inspecció s'especifiquen amb aquest nivell de rigor.

• AS/EN/JISQ 9100- Gestió de la qualitat aeroespacial per a peces crítiques de vol i estructurals
• NADCAP- Processos especials acreditats, com ara tractament tèrmic, NDT i tractament de superfícies
• DFARS / ITAR- Cadena de subministrament compatible per a aplicacions espacials i de defensa
• Boeing DMS / Airbus SP- Documentació de requisits específics del client disponible
• Inspecció CMM- Mesura de coordenades per a geometries complexes i toleràncies ajustades
• Mesura de la rugositat superficial- Gràfics Ra, Rz i Rt amb cada informe d'inspecció
• Passivació / Electropolit- Procediments ASTM A967 per a la resistència a la corrosió
• Traçabilitat del material- Seguiment del nombre de calor des de la matèria primera fins a la peça acabada

• Calefacció Billet- Escalfament de precisió fins a la temperatura de forja amb control de temperatura
• Forja- Dau-tancat, dau-obert o anell rodant fins a una forma propera-net
• Retall / Piercing- Operacions d'eliminació de flaix i perforació
• Tractament tèrmic- Mitjançant-enduriment, enduriment-o enduriment-segons sigui necessari
• Mecanitzat d'acabat- Mecanitzat CNC, rectificat o super-acabat fins a les dimensions finals
• Tractament superficial- Anodització, revestiment o granallat segons s'especifica
• Inspecció i proves- Comprovació dimensional, proves de duresa, inspecció de superfícies
• Neteja i embalatge- Desgreixatge, prevenció de l'òxid i embalatge protector
